DX-600在線氧化亞鐵測量儀
公司介紹
武漢點線科技有限公司是一家為冶金、電力、化工等行業提供專業測量儀器儀表、自動化控制系統以及自動化技術支持的高科 技企業。公司自主研發的產品有在線式氧化亞鐵測量儀、便攜式氧 化亞鐵測量儀、快速烘干水分儀、水分控制系統、生石灰消化控制 系統、高爐噴煤系統；代理進口在線檢測儀表：德國在線紅外水分 儀、在線微波水分儀、在線接觸式微波水分儀、在線煙包水分儀、 在線灰分儀、卡車輻射儀、固體流量計，芬蘭的粉塵測量儀、瑞典 專用高溫雷達。以及橫河全系列產品分銷。我公司產品成功應用于國內外冶金、電力、化工、食品、煙草、 制藥、造紙等多個領域的300多家企業。得到用戶一致好評，用戶的 滿意是我們永恒的追求！ 為適應市場化需求，更好的服務于客戶，公司始終遵循“用心經營、 誠信服務”的企業宗旨，樹立以“市場為導向，客戶為中心”的經營理 念，恪守“求實、誠信、拼搏、創新”的企業精神，為客戶提供優質 的服務。 點線科技全體員工時刻牢記：“信譽是企業發展壯大的基礎”這一 經營理念，始終堅 戶為本，遵守“優質、高效、誠信、互利 ”的經營宗旨，竭誠為顧客和合作伙伴提供高效優質的服務，公司本著“管理、創新是企業生命”的宗旨，尊重科學、尊重人才、尊重知識，在企業內部建立完善的管理機制。 公司提倡在一個開放、鼓勵個人成長和具有工作滿足感的氣氛中 表達對彼此的關注，并創造出一種責 任感和使命感，同時在外面的 工作中鼓勵多元發展，我們不斷追求長遠目標，尋求各種方法來解決在實現目標的道路上可能遇到的難題，以便在這個科技日益變化的世界長期發展。
在線式燒結礦FeO檢測儀
一：前言
近年來，燒結礦質量對改善高爐操作和獲得優質鐵水變得更為重要，高爐燒結礦比也穩定提高。由于燒結礦中FeO含量穩定與否不僅影響燒結礦的機械強度、低溫還原粉化指標和廠內返礦率，而且影響高爐利用系數、熱平衡、燃料比和鐵水質量等指 標的穩定性，因而燒結礦中FeO含量是評價燒結礦質量的主要指 標之一。所以，許多燒結廠都非常注意研究燒結產品中FeO含量 的穩定性。 在線式燒結礦氧化亞鐵檢測儀適合于煉鐵鐵前燒結機后燒結礦的 氧化亞鐵含量監測和相應過程控制 在線式氧化亞鐵測量儀是北京西克賽斯科技有限公司針對燒 結工藝研發的燒結礦FeO含量實時、連續、在線監測設備。該設備 設計、技術、性能、質量均屬世界一流水平。整體設備可靠性高、使用壽命長、測量精確，并且具有在線校準和參數修正功能。 參與系統控制應用顯著效果： （1）燒結礦FeO含量更穩定，波動大為減少； （2）燒結礦FeO含量達到目標值的比例大為增加； （3）鐵水硅含量的穩定性提高； （4）與常規批量取樣和試驗室分析結果相比，該系統連續測量 燒結礦FeO含量結果要快3.5h，能有效地節省人力。
二：在線式燒結礦氧化亞鐵檢測儀的構和特點
2.1. 系統結構 在線式燒結礦氧化亞鐵檢測儀主要由電感傳感器組件，變送器組件 和進出料組件，顯示控制箱四部分組成，其中關鍵組件是亞鐵電感 傳感器；變送器組件包括電感變送、料位檢測等；進出料組件包括 進料管（口）組件、料倉、自動控制出料裝置、自動進料裝置等。 其中控制箱含控制系統、直流穩壓電源、操作平臺。
自動控正反轉電機撥輪下料結構圖

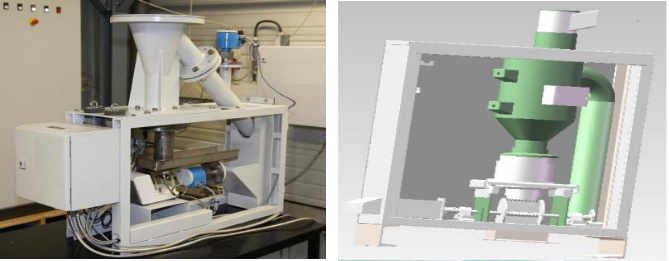

氧化亞鐵結構示意圖

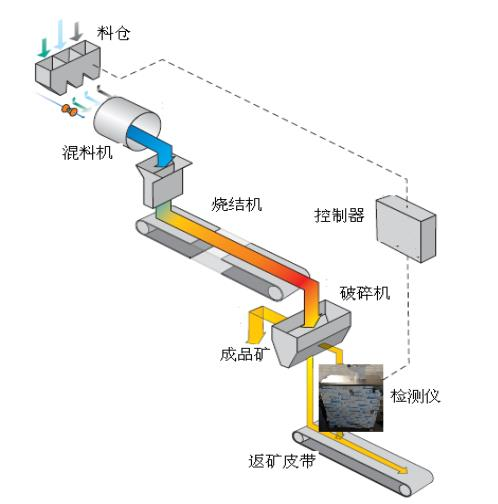

氧化亞鐵安裝位置圖
2.2. 主要特點 ⑴ 在線式安裝，檢測線圈長壽命， ⑵ 在線校準、在線修正，保證長期穩定性運行及測量精度。 ⑶ 低功耗, 小型化設計。 ⑷ 反映速度快、精度高 ⑸ 有多種接口，數據可現場顯示，也可遠程傳輸， ⑹ 檢測值穩定可靠，在線適時監測。 (7) 操作簡單，易維護。
三. 在線式燒結礦氧化亞鐵檢測儀工作原理

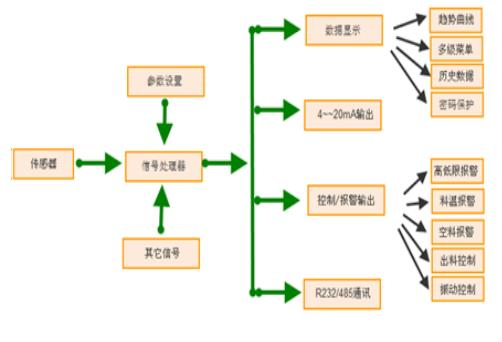

燒結礦屬磁性物質,大量的研究資料表明，鐵磁性物質的導磁率 與其中的FeO含量有著密切的關系，燒結礦的導磁率主要取決于物料 中FeO或Fe3O4含量的高低 ，FeO(Fe3O4)含量越高，導磁率越大， 反之則小。導磁率與FeO(Fe3O4) 之間呈線性關系，但線性斜率與燒 結礦的堿度、化學成分及物理性質有關。利用這種已知斜率的線性方 程，就可以將檢測非電量燒結礦FeO含量轉換成燒結礦中鐵磁性物質 的導磁率 ，通過電磁轉換即可實現對燒結礦FeO含量的快速檢測。 進料裝置將燒結機后的6-12mm燒結礦導入氧化亞鐵測量儀進料 口，燒結礦進入料倉緩存，料倉裝有料位開關與料位計，料過檢測 傳感器后經由自動出料裝置導出至出料口并返回到返礦皮帶，自動 出料裝置受料倉料位計控制，當燒結料流過檢測傳感器時由于燒結料 中的FeO(Fe3O4 )含量不同，檢測傳感器內產生與FeO含量成一定比例 的電感變化，變送器將變化的電感量檢出并將其轉達化為對應電流信 號，經放大后的電流信號送入控制器，控制器將該信號處理后， 其一分發顯示單元就地顯示，其二送輸出端口用于遠程調用。
四.技術規格和使用條件
4.1技術指標:
1 測量范圍: 磁性指數: 10～55 亞鐵含量: 6~~12%
2 信號輸出: 4-20mA ， 負載電阻: ≤500Ω
3 重復性: ±0.1%
4 漂移: ±0.1%
5 響應時間: 0.5秒
6 電源: 220V±10% 50Hz
7 功耗: 20 0W
4.2使用條件:
(1) 燒結料粒度：5~~12mm
(2) 燒結料溫度：<100℃
(3) 燒結料流量：0.3t/h左右
(4) 環境參數:
傳感器組件:
溫度 0～60℃
濕度: ＜90%RH(不要結露)
變送器組件:
溫度 0～50℃
濕度 ＜90%RH(不要結露)
校準組件:
溫度 0～50℃
濕度 ＜90%RH(不要結露)

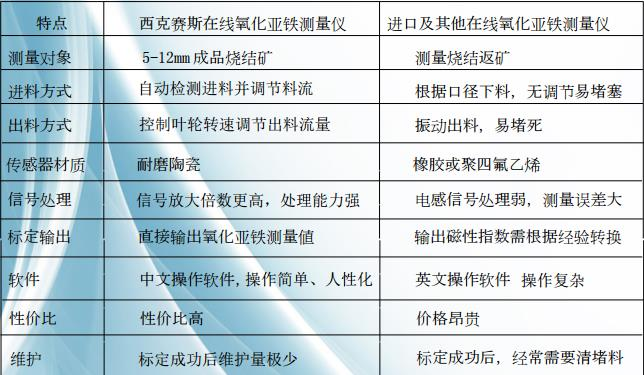

五、產品優缺點對比
